Теперь речь пойдет о том, как представить ряды чисел в наглядном виде с помощью графиков и диаграмм в Excel .

Для чего нужны графики и диаграммы в Excel? Представьте себе, что Вы готовитесь к выступлению, или составляете отчет. Просто сухие цифры будут выглядеть гораздо хуже, чем эти же цифры, представленные наглядно яркими и красочными изображениями.

С помощью графиков и диаграмм в Excel Вы можете убедительно продемонстрировать преимущества своего проекта, показать результаты своего труда, или работы целого предприятия, или продемонстрировать работу машины или механизма.

Переходим сразу к практике. Пусть имеется ряд цифр, которые характеризуют деятельность предприятия за каждый месяц в течении года. Напишите в ячейке A1 — январь , в ячейке A2 — февраль . Затем выделите обе эти ячейки, наведите курсор на точку в правом нижнем углу выделенного диапазона, и протяните курсор с нажатой левой клавишей мыши до ячейки A12 . У Вас появится ряд месяцев от января до декабря.

Теперь в ячейках от B1 до B12 напишите какие-нибудь числа.

Выберите пункт меню Вставка , затем выберите вид диаграммы Excel, который Вы хотите использовать. Вариантов очень много: гистограмма, график, круговая, линейчатая . В принципе, можете перебрать их все по очереди: каждая диаграмма Excel будет отображать заданные числа по-своему.

К примеру, выберите один из видов диаграммы График . Появится пустое окно. Теперь нажмите на иконку Выбрать данные , и выделите свои ячейки с числами. Нажмите OK . Вот, собственно, и все, график будет создан.

График в Excel можно сделать гораздо интереснее, чем он выглядит сейчас. Например, внизу стоят цифры. А если Вы хотите, чтобы под горизонтальной осью отображались названия месяцев? Чтобы так сделать, нажимаете на Выбрать данные , над окошком Подписи горизонтальной оси нажимаете кнопку Изменить , и выделяете ячейки с названиями месяцев. Нажимаете ОК .

Теперь давайте переименуем элемент Ряд1 , который находится под графиком, на что-то более определенное. Нажимаете опять на Выбрать данные , и над окошком Элементы легенды нажимаете кнопку Изменить . Пишете в окошке имя ряда, например: Данные за 2012 год . Нажимаете ОК .

В принципе, элемент Ряд1 можно вообще удалить, чтобы он не был виден в таблице, если он Вам не нужен. Выделяете его, и удаляете кнопкой Delete .

Теперь заполните цифрами ячейки от C1 до C12 . Нажмите на окошко таблицы. Вы увидите, что ячейки столбца B выделены синей рамкой. Это означает, что эти ячейки используются в графике Excel. Потяните за угол синей рамки так, чтобы рамка охватила еще и ячейки столбца C . Вы увидите, что график изменился: появилась еще одна кривая. Таким образом мы можем выбрать любой диапазон чисел для отображения в графике Excel.

Каждый элемент диаграммы Excel (кривые, поле диаграммы, цифры вертикальной и горизонтальной осей) можно отформатировать. Для этого выделяете соответствующий элемент, нажимаете на него правой клавишей мыши, и выбираете Формат ряда данных .

Кроме того, если Вы кликните по диаграмме двойным кликом, то есть попадете на ее редактирование, можете, кроме исходных данных, изменить макет и стиль диаграммы Excel . Вариантов там очень много — нужно только нажать на бегунки прокрутки справа от этих пунктов. Также можно переместить при желании диаграмму Excel на отдельный лист.

Остался вопрос: как показать на диаграмме в Excel ряды зависимых данных ? Для этого используется тип диаграммы Точечная . Сначала записываете в ячейки ряды цифр: в первом столбике ряд цифр, который будет по горизонтальной оси, а во втором столбике — ряд соответствующих первому столбцу зависимых цифр — они будут отображаться по вертикальной оси. Затем выбираете одну из точечных диаграмм Excel, выделяете эти столбцы, и дело будет сделано.

Более подробные сведения Вы можете получить в разделах "Все курсы" и "Полезности", в которые можно перейти через верхнее меню сайта. В этих разделах статьи сгруппированы по тематикам в блоки, содержащие максимально развернутую (насколько это было возможно) информацию по различным темам.

Также Вы можете подписаться на блог, и узнавать о всех новых статьях.
Это не займет много времени. Просто нажмите на ссылку ниже:

Графики - это хороший способ анализа информации. Как правило, они необходимы, когда требуется разграничить какие-либо бизнес-данные, показывающие величину прибыли компании за год, или научных сведений, показывающих, например, как меняется температура в каждом месяце в определенном месте. Использование Microsoft Excel для построения графиков является отличным способом, чтобы сделать диаграммы, которые будут выглядеть профессионально на работе или в школе. Однако не каждый знает, как происходит построение графиков в Excel. Ниже приведено краткое описание шагов, которые следует выполнить для создания диаграммы в этом редакторе. Различные другие графики, которые могут быть созданы - линии, гистограммы - выполняются аналогичным образом. Данный пример приведен в Microsoft Excel 2007 для Windows.

Итак, для начала откройте редактор Excel 2007 на вашем компьютере. Введите нужную категорию данных для информации, которую вы хотите сравнить, разместив ее в разных колонках. Каждая категория должна быть занесена в отдельную ячейку, начиная с А2. В приведенном в этой статье примере создается график в Excel, отображающий расходы на топливо, одежду и развлечения.

Затем вы должны сделать метки оси Х в строке 1. Каждая метка должна быть в отдельной ячейке, начиная с B1. Например, в случае с систематизацией расходов можно выбрать четыре месяца.

Введите необходимые значения для Y-оси в нужные ячейки. Данные должны соответствовать сведениям по оси Х и по категории. В данном примере можно отметить количество денег, потраченных на каждый пункт за каждый месяц, округлив суммы до удобного значения.

Выделите внесенные сведения в таблицу, нажав в верхнем левом углу таблицы, а затем перетащив отметку мышью по всему диапазону данных.

Нажмите на вкладку «Вставить» в меню, расположенном в верхней части экрана. Этот пункт будет расположен во второй вкладке с левой стороны.

Выберите тип диаграммы, которую вы хотите использовать для представления данных, создавая график в Excel. Для вышеуказанных данных лучше всего подойдет гистограмма, потому что она хорошо показывает различные переменные оси Х, которые представляют разные данные. Необходимо помнить, что данные отображаются по-разному в зависимости от типа графика. Эти разновидности перечислены в центре меню. Предлагаются на выбор колонки, линейные, и прочее. В раскрывающемся меню конструкций гистограмма будет отображена после нажатия на соответствующий пункт.

Выберите тип диаграммы, который лучше всего подходит для данных, внесенных в ваш график в Excel. Когда вы помещаете курсор на соответствующую опцию, вы увидите ее описание. Например, при выборе «2D диаграмма» она отобразится в соответствующей форме в вашей таблице.

Нажмите на созданный график в Excel, а затем на вкладку «Макет». Чтобы добавить название всей диаграмме или ее осям, просто нажмите на вкладку «Подписи». Откроется выпадающее меню, в котором вы можете выбрать необходимые параметры. Внесите изменения по мере необходимости в названия, шрифты, нажав на текст и выполнив последующее редактирование.

После завершения форматирования и редактирования диаграммы вы можете скопировать и вставить ее в другие документы. Если функции копирования и вставки не работают, вы всегда можете попробовать сделать снимок экрана и вставить созданные графики в Excel 2007 в любой выбранный документ как изображение.

Excel отлично умеет строить любые графики и диаграммы.

Как строится график в Excel 2007

Построим для примера график функции y=x(√x-3) на отрезке .
Создаем табличку, состоящую из двух столбцов. В первом столбце у нас будут значения аргумента, а во втором — вычисляемые значения функции. Столбец аргумента заполняем значениями на заданном отрезке с шагом 0,5. А в ячейке R3C2 столбца функции ставим формулу для ее расчета.

После нажатия Enter в ячейке R3C2 рассчитается значение функции. Снова сделаем эту ячейку активной и подведем курсор к правому нижнему углу, чтобы он изменил свой вид на черный крестик. Щелкнем мышкой и поведем курсор вниз до последней строки таблички. Тем самым мы скопируем формулу во все ячейки.

Мы получили таблицу, заполненную значениями функции. Выделяем ячейки столбца с ее значениями и переходим на закладку «Вставка» верхней панели.


Жмем кнопку «График», выбираем любой вид, который нас устраивает, и получаем график.


С осью Y все нормально, а вот по оси X проставлены не значения аргумента, а номера точек. Чтобы это исправить щелкаем на нем правой кнопкой мыши – «Выбрать данные».


Нажмем на кнопку изменяющую подписи горизонтальной оси и выберем диапазон со значениями аргумента.


Вот теперь наш график приобрел должный вид.

Как это сделать в Excel 2003

Начало такое же, а вызвать мастера диаграмм мы сможем, выбрав пункт «Диаграммы» в меню «Вставка».


В этом мастере задается тип и внешний вид будущего графика, а также подписи осей.
Покоряйте Excel и до новых встреч!

Знаю что в Excel можно построить разные диаграммы, а можно ли в нем строить графики функций?

В Microsoft Excel можно строить даже графики математических функций, конечно это не так просто как построить те же графики в специализированной программе MathCAD.

Рассмотрим процесс построения графика функции в Microsoft Excel 2003. Процесс построения графика в Microsoft Excel 2007 будет немного отличаться.

Excel - электронные таблицы, позволяющие производить вычисления. Результаты вычислений можно применить в качестве исходных данных для графика (диаграммы) Excel.

1. Открываем чистый лист книги. Делаем два столбца, в одном из которых будет записан аргумент, а в другом - функция.

2. Заносим в столбец с аргументом x (столбец B) значения x так, чтобы вас устраивал выбранный отрезок, на котором вы будете рассматривать график функции. В ячейку C3 забьём формулу функции, которую вы собираетесь строить. Для примера рассмотрим функцию y = x 3 .

Формулы в Excel всегда начинаются со знака "=". В нашей формуле (=B3^3) происходит возведение числа из ячейки B3 в степень 3 (оператор ^). То же самое можно реализовать с помощью функции "=B3*B3*B3".

Однако забивать формулу в каждой строке очень неудобно. Создатели Microsoft Excel всё это предусмотрели. Для того, чтобы наша формула появилась в каждой ячейке необходимо "растянуть" её. Растягивание ячеек с формулами и числами - фирменная фишка экзеля (очень полезная).

Щёлкните на ячейке с формулой. В правом нижнем углу ячейки есть маленький квадратик (он отмечен красным цветом на рисунке ниже). Вам нужно навести курсор мышки на него (при этом курсор мышки поменяется), нажать праву кнопку и "растянуть" формулу вниз на столько ячеек, сколько вам нужно.

3. Перейдём непосредственно к построению графика.

Меню «Вставка» → «Диаграмма»:

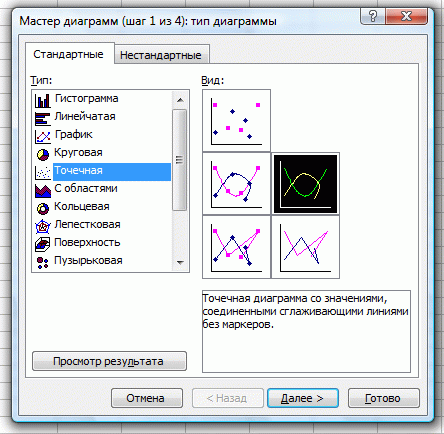

4. Выбираем любую из точечных диаграмм. Нажимаем «Далее». Следует заметить, что нам необходима именно точечная диаграмма, т.к. другие виды диаграмм не позволяют нам задать и функцию, и аргумент в явном виде (в виде ссылки на группу ячеек).

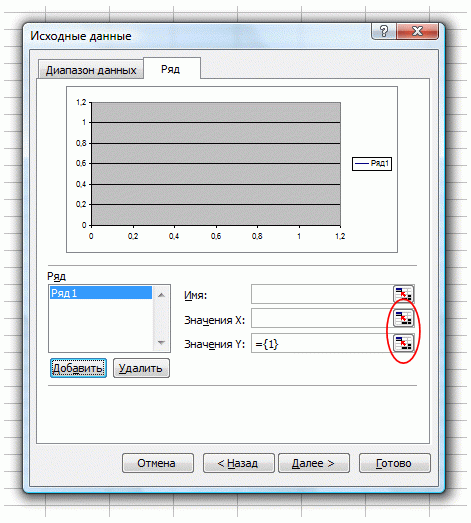

5. В появившемся окне нажимаем вкладку «Ряд». Добавляем ряд нажатием кнопки «Добавить».

В появившемся окне надо задать откуда будут взяты числа (а точнее результаты вычислений) для графика. Чтобы выбрать ячейки, нужно щёлкнуть поочередно по кнопкам, обведённым красным овалом на рисунке ниже.

После этого нужно выделить те ячейки, откуда будут взяты значения для x и y.

6. Вот что получилось. Последний шаг - нажимаем «готово»:

Вот таким достаточно простым способом можно строить графики в Microsoft Excel. Стоит заметить, что при любом изменении набора аргументов функции или самой функции график мгновенно перестроится заново

Построение графика зависимости функции является характерной математической задачей. Все, кто хотя бы на уровне школы знаком с математикой, выполняли построение таких зависимостей на бумаге. В графике отображается изменение функции в зависимости от значения аргумента. Современные электронные приложения позволяют осуществить эту процедуру за несколько кликов мышью. Microsoft Excel поможет вам в построении точного графика для любой математической функции. Давайте разберем по шагам, как построить график функции в excel по её формуле

Построение графика линейной функции в Excel

Построение графиков в Excel 2016 значительно улучшилось и стало еще проще чем в предыдущих версиях. Разберем пример построения графика линейной функции y=kx+b на небольшом интервале [-4;4].

Подготовка расчетной таблицы

В таблицу заносим имена постоянных k и b в нашей функции. Это необходимо для быстрого изменения графика без переделки расчетных формул.

Установка шага значений аргумента функции
  • В ячейки A5 и A6 вводим соответственно обозначения аргумента и саму функцию. Запись в виде формулы будет использована в качестве названия диаграммы.
  • Вводим в ячейки B5 и С5 два значения аргумента функции с заданным шагом (в нашем примере шаг равен единице).
  • Выделяем эти ячейки.
  • Наводим указатель мыши на нижний правый угол выделения. При появлении крестика (смотри рисунок выше), зажимаем левую кнопку мыши и протягиваем вправо до столбца J.

Ячейки автоматически будут заполнены числами, значения которых различаются заданным шагом.


 Автозаполнение значений аргумента функции

Внимание! Запись формулы начинается со знака равно(=). Адреса ячеек записываются на английской раскладке. Обратите внимание на абсолютные адреса со знаком доллара.


 Запись расчётной формулы для значений функции

Чтобы завершить ввод формулы нажмите клавишу Enter или галочку слева от строки формул вверху над таблицей.

Копируем эту формулу для всех значений аргумента. Протягиваем вправо рамку от ячейки с формулой до столбца с конечными значениями аргумента функции.


 Копирование формулы

Построение графика функции

Выделяем прямоугольный диапазон ячеек A5:J6 .


 Выделение таблицы функции

Переходим на вкладку Вставка в ленте инструментов. В разделе Диаграмма выбираем Точечная с гладкими кривыми (см. рисунок ниже).Получим диаграмму.

Построение диаграммы типа "График"

После построения координатная сетка имеет разные по длине единичные отрезки. Изменим ее перетягивая боковые маркеры до получения квадратных клеток.


 График линейной функции

Теперь можно ввести новые значения постоянных k и b для изменения графика. И видим, что при попытке изменить коэффициент график остается неизменным, а меняются значения на оси. Исправляем. Кликните на диаграмме, чтобы ее активировать. Далее на ленте инструментов во вкладке Работа с диаграммами на вкладке Конструктор выбираем Добавить элемент диаграммы - Оси - Дополнительные параметры оси..


Вход в режим изменения параметров координатных осей

В правой части окна появиться боковая панель настроек Формат оси .


 Редактирование параметров координатной оси
  • Кликните на раскрывающийся список Параметры оси.
  • Выберите Вертикальная ось (значений).
  • Кликните зеленый значок диаграммы.
  • Задайте интервал значений оси и единицы измерения (обведено красной рамкой). Ставим единицы измерения Максимум и минимум (Желательно симметричные) и одинаковые для вертикальной и горизонтальной осей. Таким образом, мы делаем мельче единичный отрезок и соответственно наблюдаем больший диапазон графика на диаграмме.И главную единицу измерения - значение 1.
  • Повторите тоже для горизонтальной оси.

Теперь, если поменять значения K и b , то получим новый график с фиксированной сеткой координат.

Построение графиков других функций

Теперь, когда у нас есть основа в виде таблицы и диаграммы, можно строить графики других функций, внося небольшие корректировки в нашу таблицу.

Квадратичная функция y=ax 2 +bx+c

Выполните следующие действия:

  • =$B3*B5*B5+$D3*B5+$F3

Получаем результат

График квадратичной функции

Кубическая парабола y=ax 3

Для построения выполните следующие действия:

  • В первой строке меняем заголовок
  • В третьей строке указываем коэффициенты и их значения
  • В ячейку A6 записываем обозначение функции
  • В ячейку B6 вписываем формулу =$B3*B5*B5*B5
  • Копируем её на весь диапазон значений аргумента вправо

Получаем результат

График кубической параболы

Гипербола y=k/x

Для построения гиперболы заполните таблицу вручную (смотри рисунок ниже). Там где раньше было нулевое значение аргумента оставляем пустую ячейку.

  • В первой строке меняем заголовок.
  • В третьей строке указываем коэффициенты и их значения.
  • В ячейку A6 записываем обозначение функции.
  • В ячейку B6 вписываем формулу =$B3/B5
  • Копируем её на весь диапазон значений аргумента вправо.
  • Удаляем формулу из ячейки I6 .

Для корректного отображения графика нужно поменять для диаграммы диапазон исходных данных, так как в этом примере он больше чем в предыдущих.

  • Кликните диаграмму
  • На вкладке Работа с диаграммами перейдите в Конструктор и в разделе Данные нажмите Выбрать данные .
  • Откроется окно мастера ввода данных
  • Выделите мышкой прямоугольный диапазон ячеек A5:P6
  • Нажмите ОК в окне мастера.

Получаем результат


 График гиперболы

Построение тригонометрических функций sin(x) и cos(x)

Рассмотрим пример построения графика тригонометрической функции y=a*sin(b*x).
Сначала заполните таблицу как на рисунке ниже


 Таблица значений функции sin(x)

В первой строке записано название тригонометрической функции.
В третьей строке прописаны коэффициенты и их значения. Обратите внимание на ячейки, в которые вписаны значения коэффициентов.
В пятой строке таблицы прописываются значения углов в радианах. Эти значения будут использоваться для подписей на графике.
В шестой строке записаны числовые значения углов в радианах. Их можно прописать вручную или используя формулы соответствующего вида =-2*ПИ(); =-3/2*ПИ(); =-ПИ(); =-ПИ()/2; …
В седьмой строке записываются расчетные формулы тригонометрической функции.


 Запись расчетной формулы функции sin(x) в Excel

В нашем примере =$B$3*SIN($D$3*B6) . Адреса B3 и D3 являются абсолютными. Их значения – коэффициенты a и b, которые по умолчанию устанавливаются равными единице.
После заполнения таблицы приступаем к построению графика.

Выделяем диапазон ячеек А6:J7 . В ленте выбираем вкладку Вставка в разделе Диаграммы указываем тип Точечная и вид Точечная с гладкими кривыми и маркерами.


Построение диаграммы Точечная с гладкими кривыми

В итоге получим диаграмму.


 График sin(x) после вставки диаграммы

Теперь настроим правильное отображение сетки, так чтобы точки графика лежали на пересечении линий сетки. Выполните последовательность действий Работа с диаграммами –Конструктор – Добавить элемент диаграммы – Сетка и включите три режима отображения линий как на рисунке.


 Настройка сетки при построении графика

Теперь зайдите в пункт Дополнительные параметры линий сетки . У вас появится боковая панель Формат области построения . Произведем настройки здесь.

Кликните в диаграмме на главную вертикальную ось Y (должна выделится рамкой). В боковой панели настройте формат оси как на рисунке.



Кликните главную горизонтальную ось Х (должна выделится) и также произведите настройки согласно рисунку.


 Настройка формата горизонтальной оси Х графика функции

Теперь сделаем подписи данных над точками. Снова выполняем Работа с диаграммами –Конструктор – Добавить элемент диаграммы – Подписи данных – Сверху. У вас подставятся значения числами 1 и 0, но мы заменим их значениями из диапазона B5:J5 .
Кликните на любом значении 1 или 0 (рисунок шаг 1) и в параметрах подписи поставьте галочку Значения из ячеек (рисунок шаг 2). Вам будет сразу же предложено указать диапазон с новыми значениями (рисунок шаг 3). Указываем B5:J5 .



Вот и все. Если сделали правильно, то и график будет замечательным. Вот такой.


Чтобы получить график функции cos(x) , замените в расчетной формуле и в названии sin(x) на cos(x) .

Аналогичным способом можно строить графики других функций. Главное правильно записать вычислительные формулы и построить таблицу значений функции. Надеюсь, что вам была полезна данная информация.
